最先是選擇，選擇好的合適的大小，發光率，顏色，電壓，電流的LED燈珠封裝芯片，下面是分點描述：

1，擴晶，采用擴張機將廠商提供的整張LED晶片薄膜均勻擴張，使附著在薄膜表面緊密排列的LED晶粒拉開，便于刺晶。

2，背膠，將擴好晶的擴晶環放在已刮好銀漿層的背膠機面上，背上銀漿。點銀漿。適用于散裝LED芯片。采用點膠機將適量的銀漿點在PCB印刷線路板上。

3，固晶，將備好銀漿的擴晶環放入刺晶架中，由操作員在顯微鏡下將LED晶片用刺晶筆刺在PCB印刷線路板上。

4，定晶，將刺好晶的PCB印刷線路板放入熱循環烘箱中恒溫靜置一段時間，待銀漿固化后取出(不可久置，不然LED芯片鍍層會烤黃，即氧化，給邦定造成困難)。如果有LED芯片邦定，則需要以上幾個步驟;如果只有IC芯片邦定則取消以上步驟。

5，焊線，采用鋁絲焊線機將晶片與PCB板上對應的焊盤鋁絲進行橋接，即COB的內引線焊接。

6，初測，使用專用檢測工具(按不同用途的COB有不同的設備，簡單的就是高精密度穩壓電源)檢測COB板，將不合格的板子重新返修。

7，點膠，采用點膠機將調配好的AB膠適量地點到邦定好的LED晶粒上，IC則用黑膠封裝，然后根據客戶要求進行外觀封裝。

8，固化，將封好膠的PCB印刷線路板或燈座放入熱循環烘箱中恒溫靜置，根據要求可設定不同的烘干時間。

9，總測，將封裝好的PCB印刷線路板或燈架用專用的檢測工具進行電氣性能測試，區分好壞優劣。

10，分光，用分光機將不同亮度的燈按要求區分亮度，分別包裝。

11，入庫，之后就批量往外走就為大家營造舒適的LED燈珠封裝節能生活啦。

貼片led燈珠不需要使用濾波器或?yàn)V波器來產生有色光，不僅功率高、光顏色純，還可以實現動態或漸變的顏色變化。在改變色溫的同時，堅持高發色指數，滿足不同的運用需求。但是，對該軟件包也提出了新的請求，具體來說：

（一）貼片led燈珠模塊化

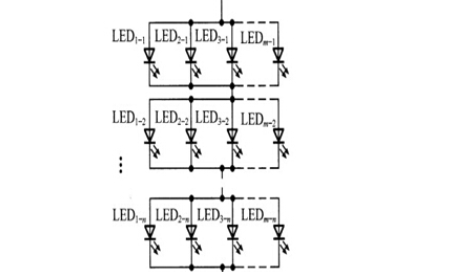

通過多個貼片led燈珠的相互連接，良好的流明輸出重疊完成，能夠滿足高亮度的要求。模塊化技術可以以任意形狀組合多個點光源或貼片led燈珠，以滿足不同領域的要求。

（二）貼片led燈珠系統功率最大化

為了提高貼片led燈珠的出射功率，除了適當?shù)馁N片led燈珠資料的需要之外，為了提高高效的散熱結構和過程以及系統整體的功率，需要優化內部和外部的光學設計。

（三）貼片led燈珠低成本

貼片led燈珠為了進入市場，必須在成本方面具備競爭優勢，但是由于包裝在貼片led燈珠生產成本整體上占了很大的一部分，所以運用新型包裝結構和技術，提高光效率和成本比是完成貼片led燈珠商品化的關鍵。

（四）貼片led燈珠易更換和保護

貼片led燈珠光源壽命長，保護成本低，因此對貼片led燈珠的封裝可靠性有高要求。請求貼片led燈珠設計被容易地改進以適應未來更高功率貼片led燈珠芯片封裝的請求，并且為了便于照明設備制造商選擇和運用哪個芯片，需要貼片led燈珠芯片的交換性。

貼片led燈珠光源可以由多個分散點光源構成，因?yàn)樾酒叽缧?，所以可以減輕封裝珠的重量，結構精巧，能夠滿足各種形狀和不同集成度的需要。唯一缺乏的是，雖然沒有現有的設計標準，但可以為設計提供足夠的想象空間，充分發揮設計師和消費者的想象力。
